橡膠制品的外觀質(zhì)量不僅決定了產(chǎn)品的等級，還直接影響客戶的滿意度以及后續(xù)的性能表現(xiàn)。本文針對研發(fā)、質(zhì)量、質(zhì)檢及生產(chǎn)人員，系統(tǒng)性地分析了橡膠制品表面常見的三大缺陷——氣泡、流痕、缺料的成因，并提供了詳細的應對策略和技術(shù)參數(shù)，以便在生產(chǎn)現(xiàn)場參考和執(zhí)行。汽車連接器精密硅橡膠配件

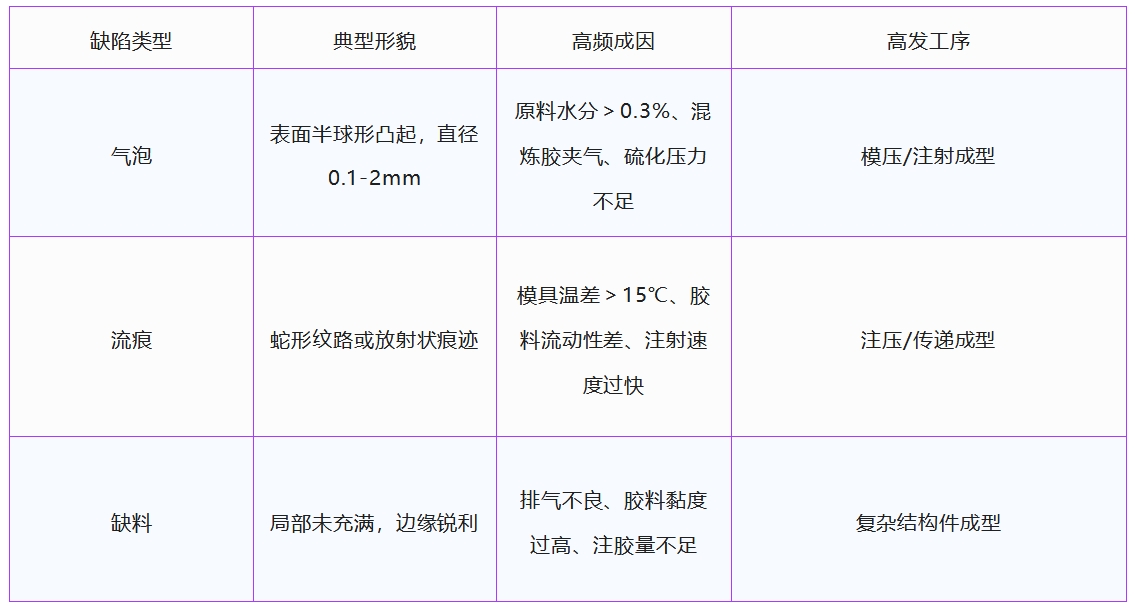

一、缺陷類型與成因速查表



二、氣泡（Bubble / Blister / Void）



（一）常見成因



揮發(fā)組分揮發(fā)量超標：在160℃時，膠料中的揮發(fā)性有機化合物（TVOC）含量不應超過1.5%（推薦值≤1.0%）。汽車橡膠硅膠配件有哪些廠家



水分含量超限：膠料及填料的含水率若超過0.3%，在成型過程中容易轉(zhuǎn)化為水蒸氣，從而產(chǎn)生氣泡。



排氣槽缺陷：模具排氣槽寬度過窄或深度不足，導致氣體無法排出（推薦尺寸：寬度0.03–0.05 mm，深度0.02–0.04 mm）。橡膠密封圈廠



（二）終極應對方案



配方端調(diào)整



軟化劑控制：芳烴油推薦用量不超過8份（phr）；石蠟油需謹慎使用，避免在高溫下產(chǎn)生大量低分子揮發(fā)物。



填料干燥標準：白炭黑、滑石粉需烘干至水分含量≤0.2%（可采用120℃×4小時熱風干燥）。



硫化體系優(yōu)化：使用過氧化物（如DCP）時，推薦用量不超過1.5份，避免過早放熱分解產(chǎn)氣。o型橡膠熱圈



混煉與煉膠工藝



密煉溫度：前段控制在100–120℃，避免剪切過熱；排膠前溫度不超過140℃。



開放式煉膠排氣次數(shù)：建議開煉2–3次排氣，并保持輥距在1.2–1.5 mm，以增強氣體釋放效果。



預混真空排氣裝置：對于高揮發(fā)性體系，建議配置負壓不低于-0.08 MPa的排氣腔體。



成型過程控制



真空壓模參數(shù)：抽真空時間3–8秒，真空度不低于-0.085 MPa。軍用橡膠產(chǎn)品



升溫速率：推薦初期升溫速率不超過3℃/min，尤其是在90–130℃階段，有利于氣體外逸。



模具溫度：應確保溫差小于±3℃，避免局部高溫提前硫化包氣。密封圈橡膠件



三、流痕（Flow Mark / Cold Line）



（一）成因機理



熔接線冷卻過快：當膠料在模內(nèi)流速低于20 cm/s或溫差超過15℃時，容易形成表面流痕。



材料剪切過度：分子鏈降解后黏度不一致，形成視覺層次差異。



模具設(shè)計不當：主流道厚度小于2.5 mm、轉(zhuǎn)角小于60°時，容易形成流動死角。



（二）優(yōu)化建議（含技術(shù)參數(shù)）



膠料配方調(diào)整



流動性設(shè)計指標：膠料門尼黏度（ML1+4@100℃）應控制在45–65之間，有利于充模流動。



剪切敏感性調(diào)控：若采用注射成型，應選用具有剪切變稀特性的聚合物（如EPDM、BR）。



添加潤滑劑：如硬脂酸鋅用量1.0–2.0份，可顯著降低摩擦系數(shù)。



模具與流道改進



流道設(shè)計：主流道寬度應≥膠料厚度的1.5倍，推薦厚度≥3.5 mm，角度≥60°。



冷料井布置：設(shè)置深度≥5 mm、直徑≥8 mm的冷料井，可顯著緩解冷料痕。



溫控系統(tǒng)優(yōu)化：多段模溫控制器確保各區(qū)溫度差小于±2℃。飛機密封橡膠硅膠材料



注壓工藝參數(shù)



注膠速度：推薦30–60 mm/s（低速注射，避免湍流）。橡膠產(chǎn)品圖片



保壓時間：通常為10–20秒，根據(jù)制品厚度和復雜程度調(diào)整。



噴嘴與模腔溫差控制：確保噴嘴溫度略高于模腔溫度（建議溫差3–5℃）。



四、缺料（Short Shot / Underfill）



（一）常見誘因



膠料流動性差：門尼黏度過高（ML1+4 > 70），導致流動末端無法填充。連接器密封硅膠堵主要靠什么作用



進膠口設(shè)計不當：若進膠口截面積小于產(chǎn)品厚度×寬度×0.8，容易導致流速不足。



設(shè)備參數(shù)偏差：注射壓力低于12 MPa時，不足以克服模腔阻力。



（二）解決方案（含數(shù)值推薦）



膠料設(shè)計優(yōu)化



流動指標：門尼黏度控制在45–55（注射工藝）或50–60（壓模工藝）。



低溫流動促進劑添加：推薦使用反應型硅油（如硅烷偶聯(lián)劑0.5–1.0份）。



填料結(jié)構(gòu)優(yōu)化：采用BET比表面積低于30 m²/g的白炭黑，可改善流動性。東莞連接器硅橡膠密封定制廠家



模具結(jié)構(gòu)調(diào)整



澆口厚度：大于制品最大厚度的60%（例如，制品厚度為6 mm，則澆口≥3.6 mm）。



多點進膠：對于流動路徑超過150 mm或厚薄比大于5的制品，建議采用多點布膠系統(tǒng)。



產(chǎn)品壁厚差異：結(jié)構(gòu)優(yōu)化，避免過薄區(qū)域形成“流動終點”，壁厚差異應≤2倍。



設(shè)備參數(shù)配置



注射速度：控制在40–80 mm/s。儲能產(chǎn)業(yè)常用橡膠硅膠配件



注射壓力：12–18 MPa，根據(jù)制品復雜程度逐步調(diào)節(jié)。



保壓時間：按制品厚度每1 mm至少保壓4秒，例如5 mm厚制品至少保壓20秒。



總結(jié)



通過精準控制每一個關(guān)鍵參數(shù)節(jié)點，并結(jié)合標準化作業(yè)流程和持續(xù)監(jiān)控手段，可以有效提升橡膠制品的表面質(zhì)量。建議企業(yè)構(gòu)建完整的缺陷數(shù)據(jù)庫及參數(shù)推薦表，逐步實現(xiàn)智能預判和閉環(huán)優(yōu)化，以確保產(chǎn)品質(zhì)量的穩(wěn)定性和一致性。新能源汽車電池橡膠密封圈



特別聲明：內(nèi)容來源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
